RE-A

精短整合型

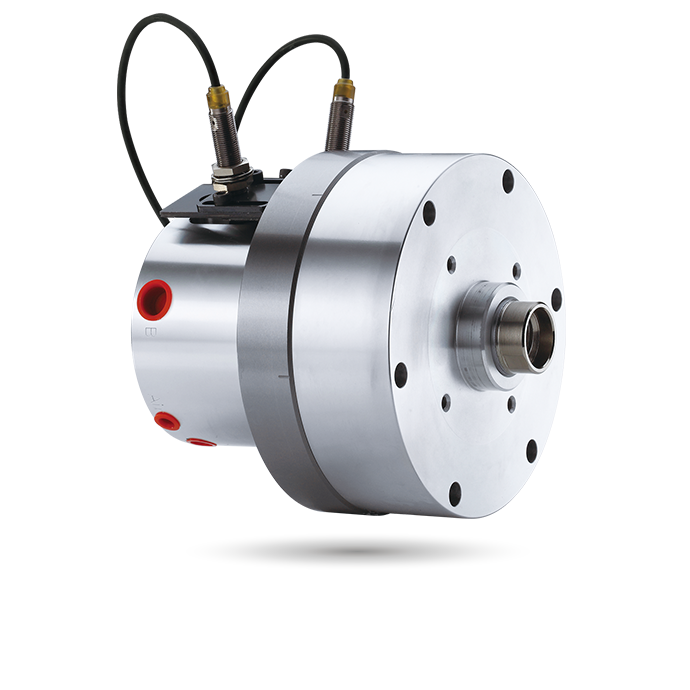

精短整合型注氣迴轉油壓缸

精短整合型

高速，輕量整合型注氣迴轉油壓缸，可經由後端供給空氣。
內建逆止閥自鎖機構，洩壓閥及行程控制近接開關。
安裝時可由後端鎖固之。

洩油孔配管務必單獨接回油壓槽，以避免產生背壓。

使用時，請混入微量的油霧。

行程檢知機構可修改為線性定位系統機構。( 訂製品 )

近接開關 : DC 10-30V 100mA NPN。

目錄下載

規格

型號	活塞面積-押側 cm²	活塞面積-拉側 cm²	行程 (mm)	最高迴轉數 min^-1 (r.p.m.)	最高使用壓力 MPa (kgf/cm²)	注氣部最高使用壓力 MPa (kgf/cm²)	I kg‧m ²	重量 (kg)
RE-A110	91.2	87.9	20	6000	4.0(40)	0.8(8)	0.02	6.9
RE-A120	109.3	106	21	6000	4.0(40)	0.8(8)	0.02	8.8
RE-A130	128.9	123.1	30	6000	4.0(40)	0.8(8)	0.03	9.1
RE-A150	174.4	160.8	30	5500	4.0(40)	0.8(8)	0.06	14.9
RE-A200K	292.4	274.9	35	4000	4.0(40)	0.8(8)	0.19	29.1
RE-A200L	292.4	265.4	50	4000	5.0(50)	0.8(8)	0.21	30.4
RE-A250	465.2	438.2	60	2000	5.0(50)	0.8(8)	0.43	47.2

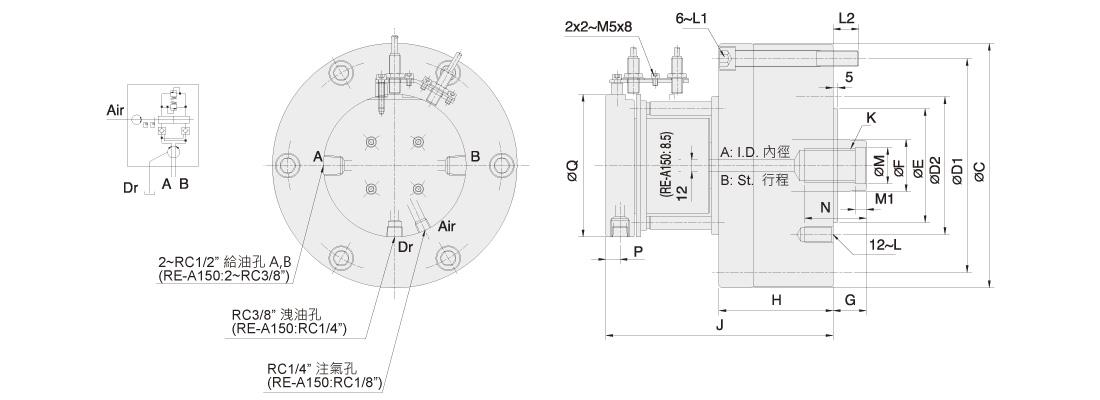

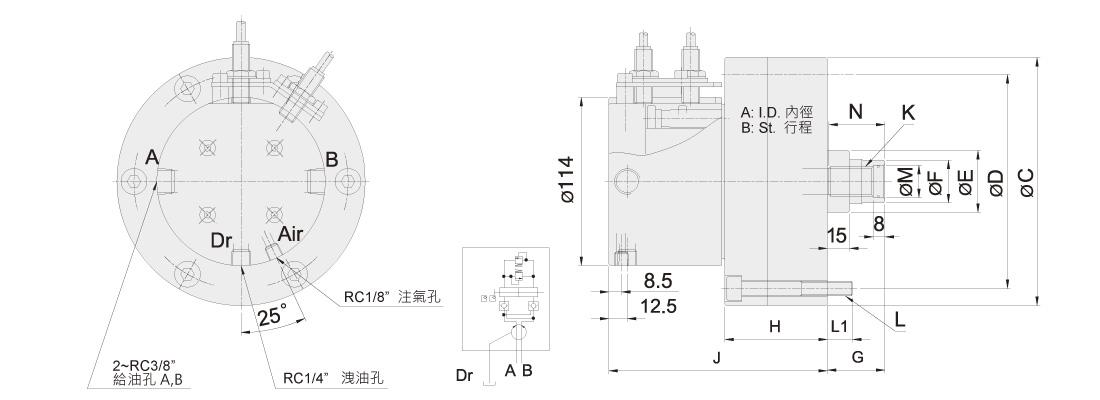

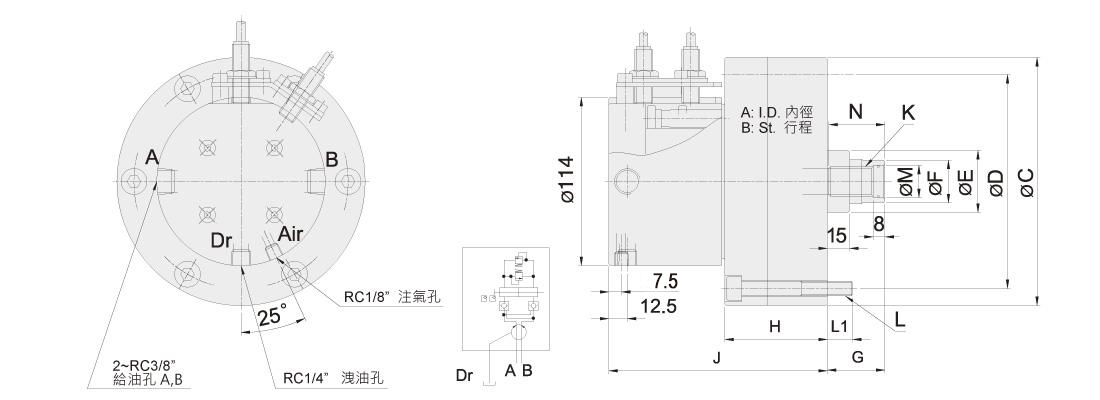

尺寸

* 保留規格修改的權利

型號	A	B	C	C (h7)	D	D1	D2	E	E (h7)	F	G max.	G min.	H	J	K	L	L1	L2	M (H8)	M1	N	P	Q
RE-A110	110	20	-	145	128	-	-	42	-	29	60	40	66	146	M20x2.5	6~M8x70	12	-	22	-	38	-	-
RE-A120	120	21	-	168	145	-	-	42	-	29	60	39	69.5	148	M20x2.5	6~M10x75	17	-	22	-	38	-	-
RE-A130	130	30	-	168	150	-	-	50	-	33	60	30	79.5	158	M24x3.0	6~M10x85	17	-	27	-	43	-	-
RE-A150	150	30	205	-	-	180	130	-	110	45	60	30	99	177.5	M30x3.5	M12x24	M12x105	18.5	32	10	50	12.5	114
RE-A200K	195	35	257	-	-	225	145	-	120	55	73	38	120	239	M36x4.0	M16x30	M16x130	27	38	12	65	15	150
RE-A200L	195	50	257	-	-	225	170	-	125	65	80	30	135	254	M42x3.0	M16x30	M16x145	27	45	12	65	15	150
RE-A250	245	60	307	-	-	275	220	-	160	65	85	25	165	280	M42x3.0	M20x35	M16x175	28	45	12	65	15	150

下載

型號	2D pdf	2D dwg	3D step
RE-A110
RE-A120
RE-A130
RE-A150
RE-A200K
RE-A200L
RE-A250
