高速短型

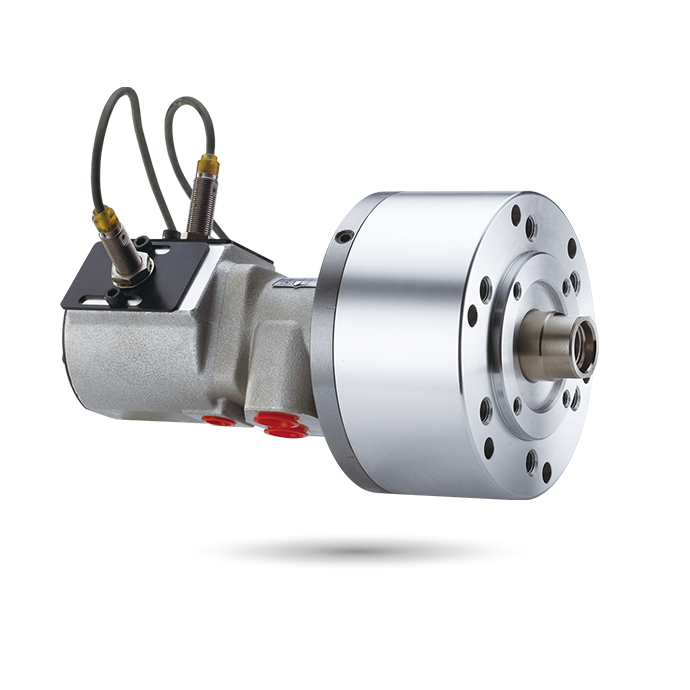

附逆止阀短型行程控制回转油压缸

高速短型 | 油压缸

短型，高速，行程控制型回转油压缸。
感应式近接开关，行程调整容易，可确认油压缸正确作动。
内建逆止阀自锁机构及压力泄压阀。
安装时可由后端锁固之。

泄油孔配管务必单独接回油压槽，以避免产生背压。

目录下载

规格

型号	活塞面积-押侧 cm²	活塞面积-拉侧 cm²	行程 (mm)	最高回转数 min^-1 (r.p.m.)	最高使用压力 MPa (kgf/cm²)	I kg‧m ²	重量 (kg)
RS-75	43.0	37.1	15	6000	4.0 (40)	0.01	3.4
RS-100	77.4	71.5	20	6000	4.0 (40)	0.04	4.9
RS-125	121.6	113.1	25	6000	4.0 (40)	0.05	7.4
RS-150	175.6	160.8	30	5500	4.0 (40)	0.10	10.7
RS-200	313.0	290.4	35	5500	4.0 (40)	0.29	15.9

Proximity sensor : Model IFS287(IFM) DC 10-30V 100mA NPN .

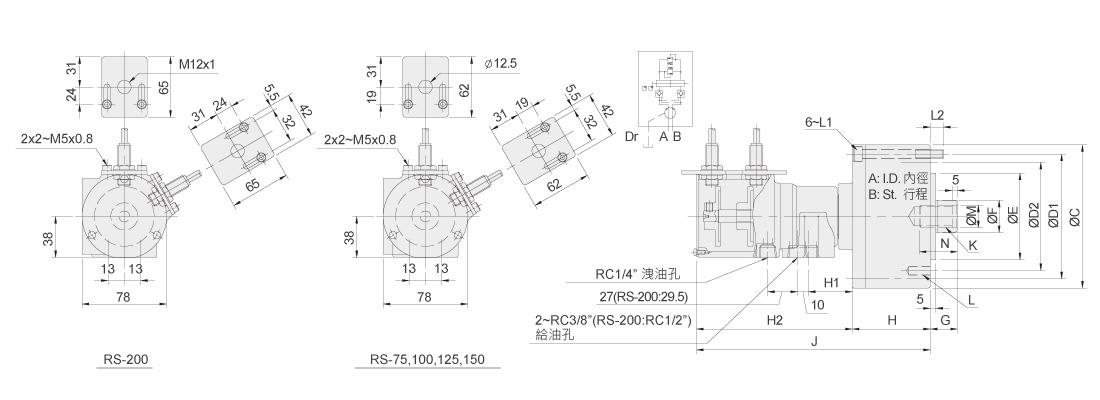

尺寸

* 保留规格修改的权利

型号	A	B	C	D1	D2	E (h7)	F	G max.	G min.	H	H1	H2	J	K	L	L1	L2	M (H8)	N
RS-75	75	15	107	90	90	65	30	45	30	57	42	145	202	M20x2.5	6~M8x16	M8x60	12	21	35
RS-100	100	20	132	115	100	80	30	45	25	72	42	145	217	M20x2.5	6~M10x20	M8x75	12	21	35
RS-125	125	25	160	140	130	110	35	50	25	82	41	144	226	M24x3.0	6~M12x20	M8x85	12	25	45
RS-150	150	30	190	170	130	110	45	55	25	95	39	142	237	M30x3.5	12~M12x24	M10x100	16	32	45
RS-200	200	35	245	220	145	120	55	70	35	115	34	142.5	257.5	M36x4.0	12~M16x30	M10x125	21	38	60

下载

型号	2D pdf	2D dwg	3D step
RS-75
RS-100
RS-125
RS-150
RS-200
