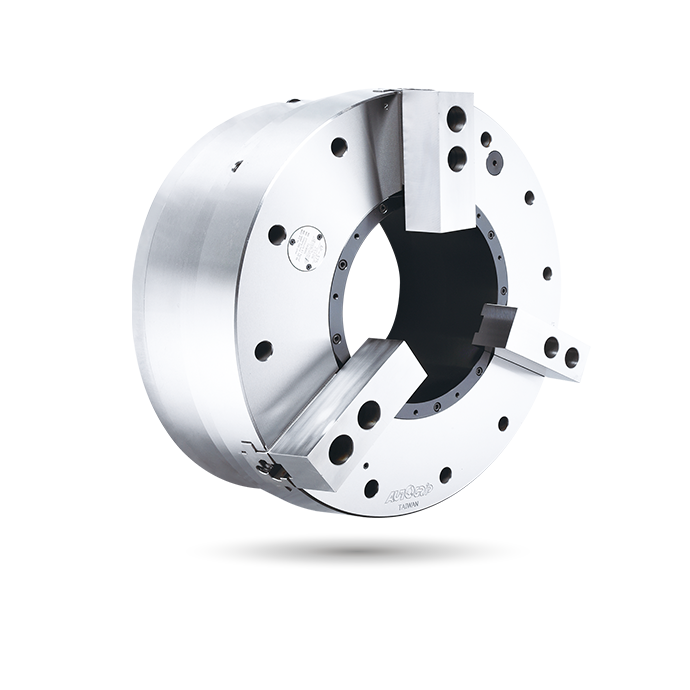

APS

三爪中空型
https://www.autogrip-machinery.com/web/image/product.template/84/image_1920?unique=06e4c57

大孔径中空气动卡盘( 二段式行程)

中空型 | 3爪
      • 超大通孔径气动卡盘，内藏气压缸，适合管材加工。
      • 夹头内建有"压力检知"机构，能检知夹头内部压力遽降，确保操作安全。
      • 专利注气系统，安装快速容易，无传统注气密封环损耗问题，可节省 安装及维修成本。
      • 夹头内建有"夹持检知"机构，能避免夹爪于快速位移行程中夹持工件，进 而导致内部零件损坏或工件飞脱所设计之机构。 (只适用于外径夹持)
      • 两段式行程，可节省夹持所需要时间。

注意：快速行程阶段无法提供足够之夹持力。

 目录下载

This combination does not exist.


规格尺寸 下载其他相关推荐产品


规格

型号通孔径 Dia.
(mm)		爪行程(直径)
夹持行程(mm)		 爪行程(直径)
夹持行程(mm)		最大夹持 直径
(mm)		最小夹持 直径
(mm)		 最大夹持力
kN (kgf)		  空气消耗量
lit.(使用压力 0.6 kgf/cm 2)		 最高回转数
min-1 (r.p.m.)		I
kg‧m 2		 重量
(kg)
APS-185 185 26 14 460 127 110(11216) 22 1300 6.45 198



尺寸

型号ABCDEFG HJKLL1MNPQ max. Q min.R max.R min.STUVW XY
APS-185460221300425818545124503.59~M121763.71654337171451256225.5582727°3830


下载

型号 2D pdf 2D dwg3D step
