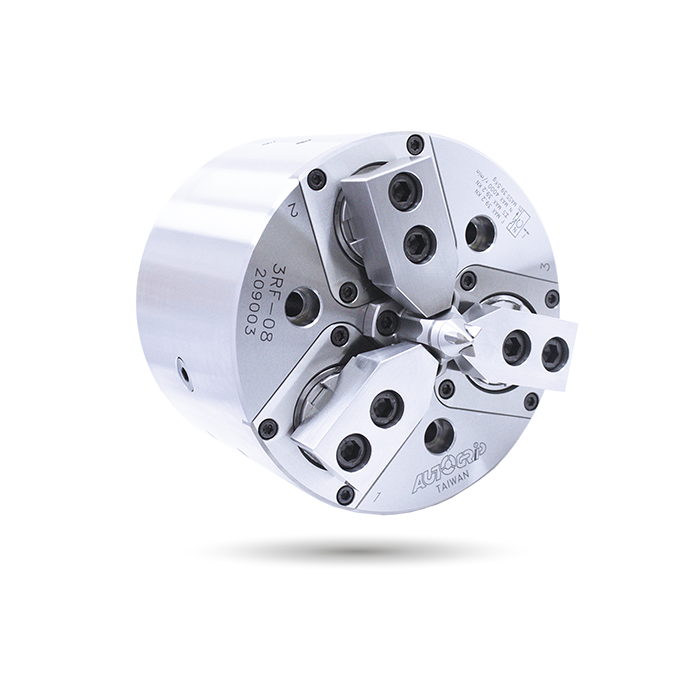

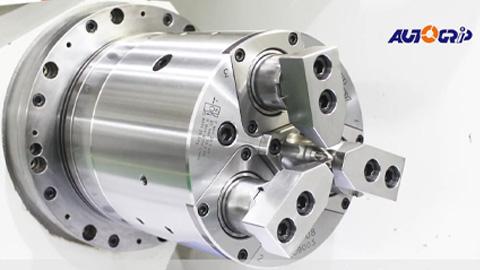

3RF

补偿型

轴车削用卡盘

中实型 | 3爪

工件偏心补偿量1mm，中心顶针定位，三爪摆动夹持工件。
可以在不反转工件的情况下进行二次加工，因此大幅减少准备时间。
通过补偿主爪夹紧进行粗、精加工。
内部密封，使维护成本低。
搭配双杆型回转缸(3RF-D)。
驱动销推力大小可由回转缸压力控制(3RF-D)。

目录下载

规格

型号	楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN (kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1(r.p.m.)	I kg‧m²	重量 (kg)	适用回转缸	补偿量 (mm)
3RF-08	43.5	9.4	70	18	39.2(4000)	39.2(4000)	4000	0.15	30	RS-1250	1
3RF-08D	43.5	9.4	70	18	39.2(4000)	39.2(4000)	4000	0.15	30	RDL-160S	1

尺寸

型号	A	B	C (H6)	D	E	F	G max.	G min.	H	J	K	K1 (H7)	K2	K3	L	L1	M	M1	N	P	Q	R	R1 max.	R1 min.	S	T (H7)	U	V	V1	W	X
3RF-08	210	155	170	133.4	5	68	123	79.5	37	58	M20x2.5	-	-	-	3~M12	18	62	58	78	2.35	62	-	-	-	40	12	28	16	3	7	M12
3RF-08D	210	155	170	133.4	5	68	98	54.5	50	58	M36x1.5	40.5	6	24	3~M12	18	62	58	78	2.35	62	25.5	7	0	40	12	28	16	3	7	M12

下载

型号	2D pdf	2D dwg	3D step
3RF-08
3RF-08D

产品应用

3RF 軸車削用夾頭作動

车床

车削中心的高精度卡盘，确保小批量和大规模生产中的最佳性能和可靠性。
