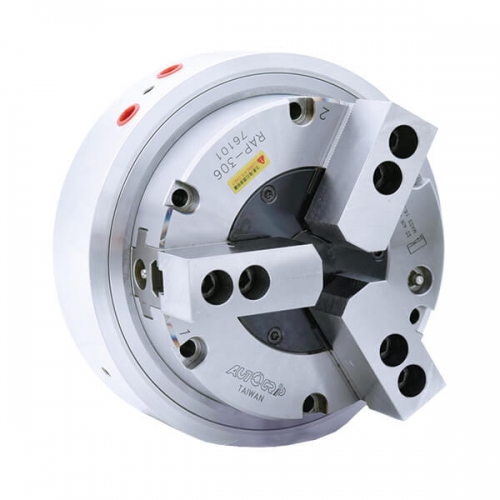

转盘用气压三爪卡盘
转盘用 | 3爪
  • 内建气缸之薄型回盘卡盘,所占空间小,适合轻切削场合,并可使用 标准生爪或标准硬爪。
  • 适用于分度盘上进行分度加工。
  • 迷宫环防尘机构设计,加工中切屑不易进入卡盘内。
  • 折动面均经硬化及精密研磨,并直接润滑。
  1. 注意:由于固定配气环与夹头本体之间旋转摩擦,第四轴分度盘的旋 转扭矩必须高于下表所示。
型号爪行程
(直径) (mm)
最大夹持直径
(mm)
最小夹持直径
(mm)
最大夹持力 kN (kgf)
气压(使用压力6.0 kgf/cm2)
最大使用压力
MPa(kgf/cm2)
最高转速
(r.p.m.)
旋转扭矩
Nm
空气消耗量 lit.
(使用压力6.0 kgf/cm2)
重量
(kg)
RAP-306 5.5 170 25 21(2141.4) 7 72 40 3.1 16.2
RAP-308 6.8 215 37 34.2(3487.4) 7 60 60 3.1 30.6
RAP-310 7 254 53 48(4894.7) 7 53 85 4.2 42.4

* 保留规格修改的权利

型号ABB1C( H6)DEFGHJKLL1MNPQ maxQ minR maxR minSTUVW
RAP-30621598901101551811702575286~M81136732010.754.7539.536.75311219.5143~M8
RAP-3082601131041102002262153285296~M81637952513.258.755753.6351419.5143~M8
RAP-3103001175214023526125454852106~M814421103023.2512.7564.561401619.5143~M8
