RD

雙桿型

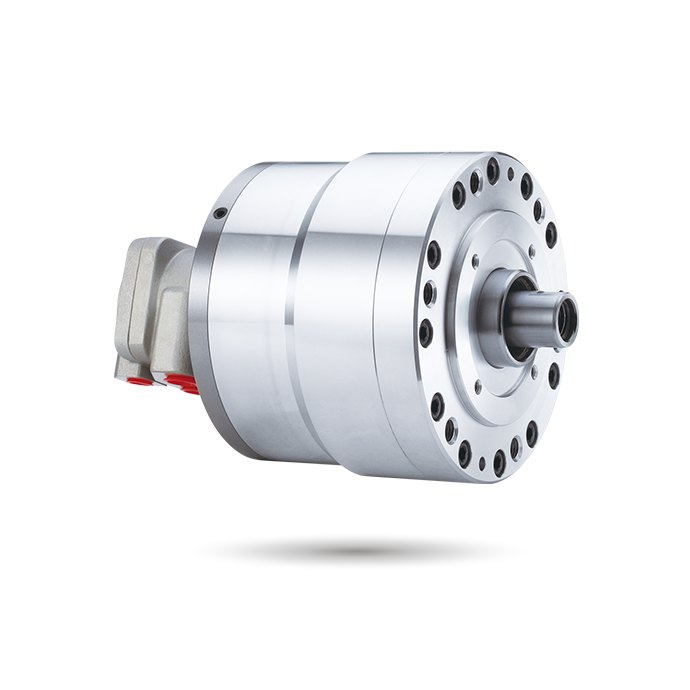

附逆止閥雙桿型迴轉油壓缸

雙桿型

短型，輕量，雙桿型迴轉油壓缸。
內建逆止閥自鎖機構及壓力洩壓閥。
洩油孔配管務必單獨接回油壓槽，以避免產生背壓。

目錄下載

規格

型號	活塞面積-拉側A cm²	活塞面積-拉側B cm²	活塞面積-拉側A cm²	活塞面積-拉側B cm²	行程 (mm)	最高迴轉數 min^-1 (r.p.m.)	最高使用壓力 MPa (kgf/cm²)	I kg‧m ²	重量 (kg)
RD-120	122.7	126.1	116.1	113.1	20	5000	3.0(30)	0.14	11.3
RD-125	122.7	126.1	116.1	113.1	25	5000	3.0(30)	0.15	11.5

尺寸

* 保留規格修改的權利

型號	A	B	C	D	E max.	E min.	F max.	F min.
RD-120	125	130	137	227	60	40	35	15
RD-125	125	130	147	237	55	30	35	10

下載

型號	2D pdf	2D dwg	3D step
RD-120
RD-125
