RC

迴轉接頭外接型

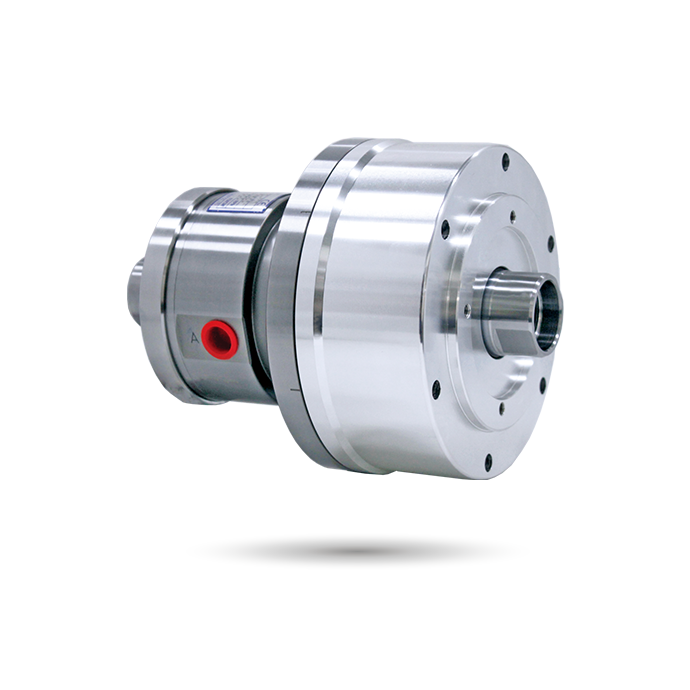

迴轉接頭外接型迴轉油壓缸

迴轉接頭外接型

中心帶通道油壓缸，適用於臥式CNC車床。

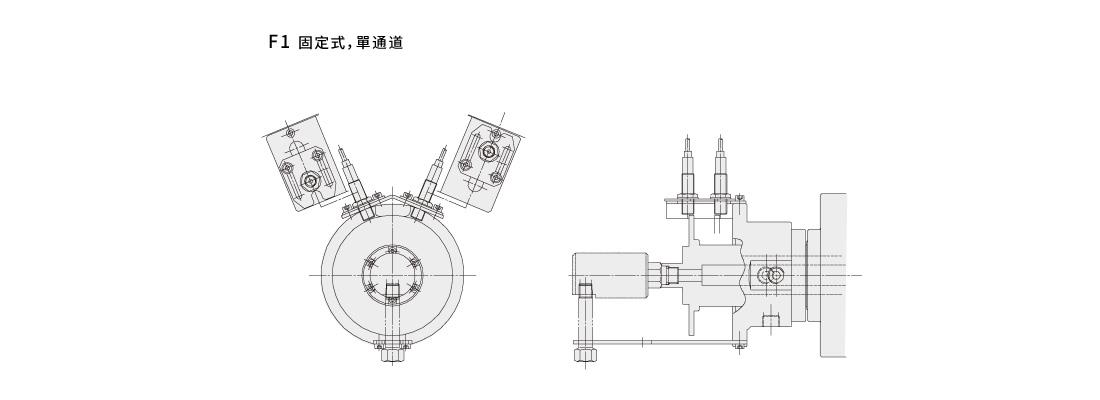

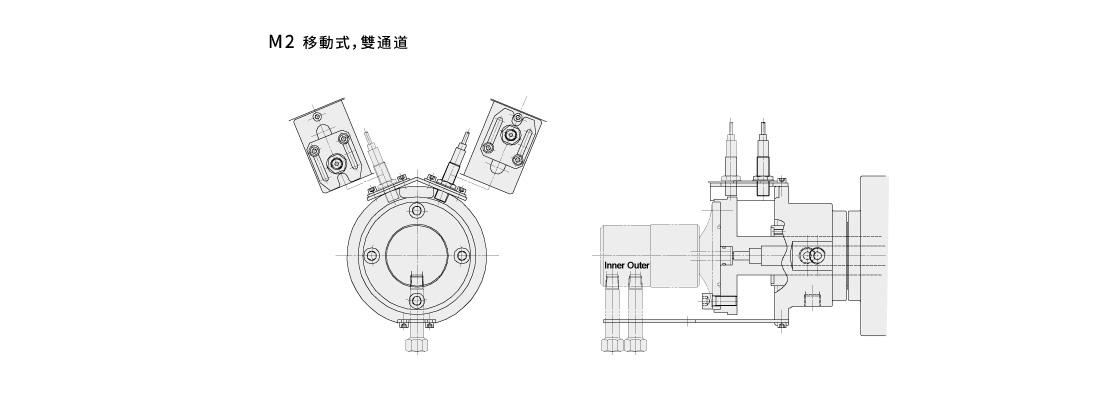

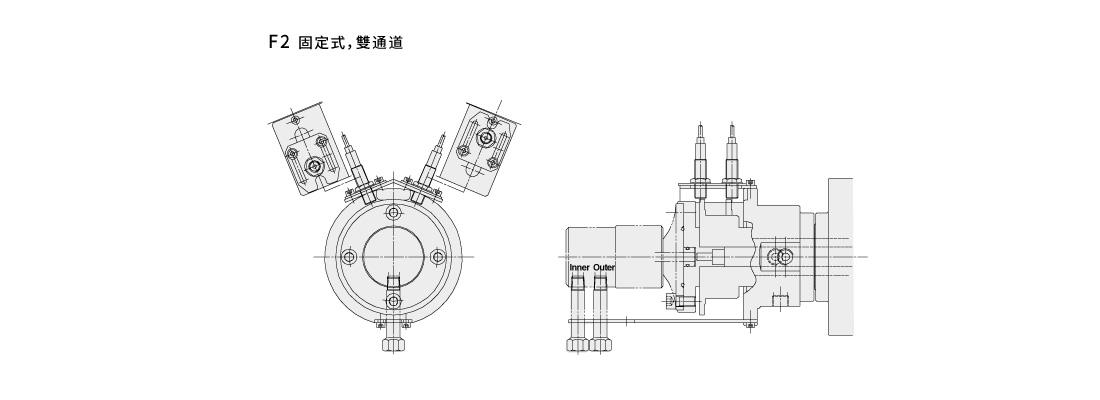

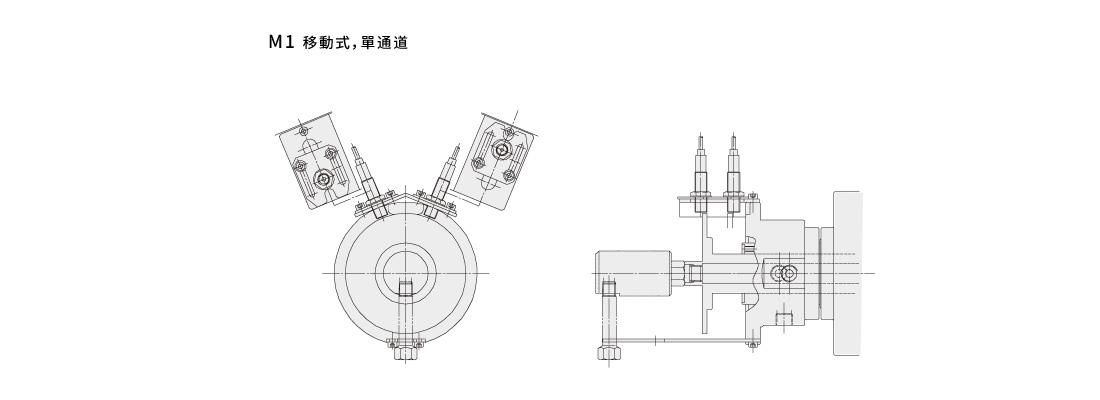

可外接單通道或雙通道迴轉接頭，同時滿足氣密檢測及中心出水的需求。
內建逆止閥自鎖機構。

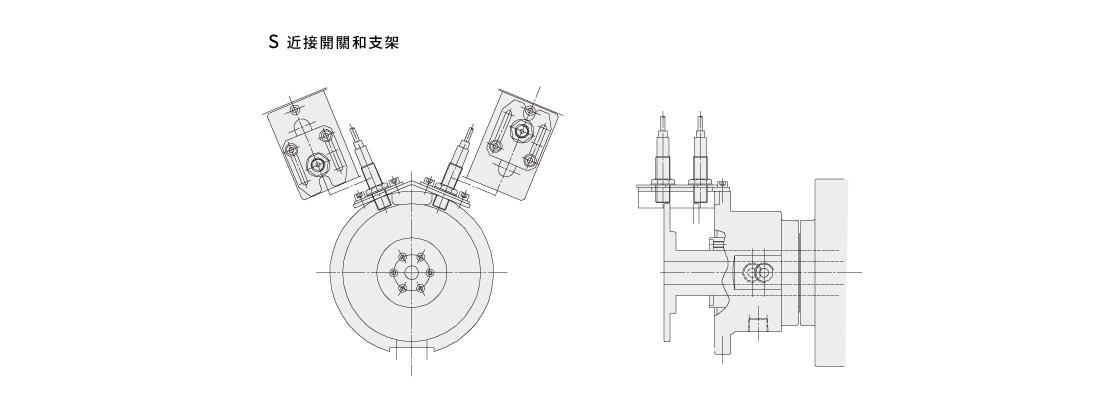

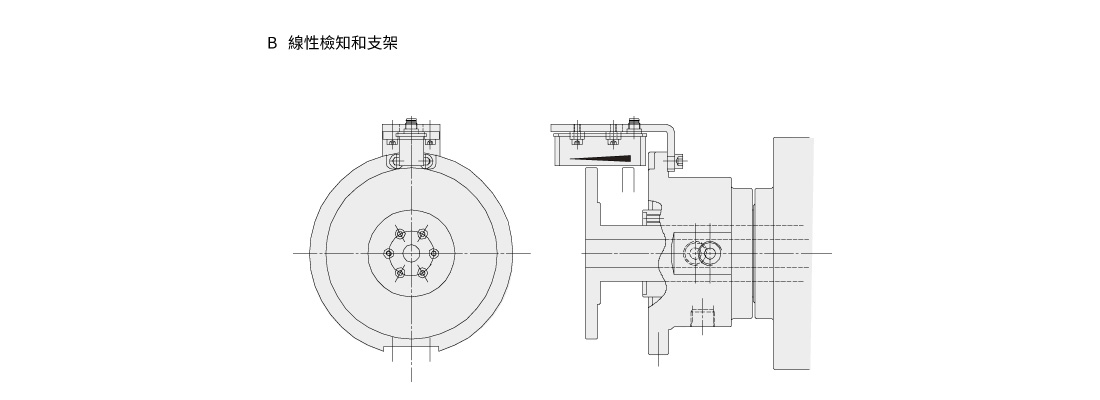

可搭配近接開關或線性位移感測器進行行程控制。

近接開關與迴轉接頭是選購品。可選擇所合適的附加類型。

詳細安裝介面尺寸請與聯繫我們。

目錄下載

規格

型號	活塞面積-押側 cm²	活塞面積-拉側 cm²	行程 (mm)	最高迴轉數 min^-1(r.p.m.)	最高使用壓力 MPa(kgf/cm²)	I kg‧m²	重量 (kg)
RC-85	43.8	48.1	20	5000	3.5(35)	0.01	6.8
RC-100	65.6	64.4	20	5000	3.5(35)	0.02	9.2
RC-125	109.8	108.5	25	5000	3.5(35)	0.03	11.1
RC-145	152.2	143.9	30	5000	3.5(35)	0.03	14.6
RC-200	279.3	273.6	35	4000	4.0(40)	0.26	35.5

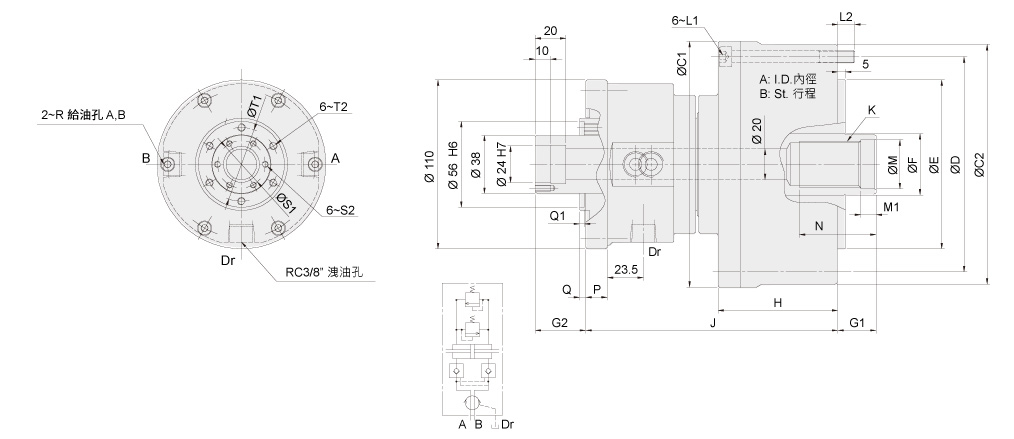

尺寸

* 保留規格修改的權利

MODEL	A	B	C1	C2	D	E(h7)	F	G1max.	G1min.	G2max.	G2min.	H	J	K	L1	L2	M H8	M1	N	P	Q	Q1	R	S1	S2	T1	T2
RC-85	85	20	120	116	100	65	30	45	25	28	8	70	150	M20x1.5	6~M8x75	12.5	20.5	10	40	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-100	100	20	135	131	115	80	40	45	25	28	8	72	158.5	M30x1.5	6~M8x75	12.5	32	10	50	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-125	125	25	160	156	140	110	40	50	25	33	8	78	164	M30x1.5	6~M8x80	11	32	10	50	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-145	145	30	187	183	165	110	50	55	25	38	8	89.5	169.5	M40x1.5	6~M10x90	18	42	12	57	14	4	3	RC3/8	31	M4x10	48	M5x9
RC-200	195	35	257	257	225	120	55	73	38	51.5	16.5	120	222.5	M36x4.0	6~M16x130	26	38	12	65	15	6.5	4	RC1/2	35	M4x10	60	M5x11

近接開關與迴轉接頭是選購品。可選擇所合適的附加類型。詳細安裝介面尺寸請與聯繫我們。

下載

型號	2D pdf	2D dwg	3D step
RC-85
RC-100
RC-125
RC-145
RC-200
