CW

斜楔式

斜楔式同步夾具

斜楔式

斜楔式驅動型同步夾具，爪行程長，在加工過程中，持續高夾持力。
摺動面均經硬化及精密研磨，並直接潤滑。
高夾持精度，防塵效果佳。

目錄下載

規格

型號	活塞面積-押側 cm²	活塞面積-拉側 cm²	爪行程(直徑) (mm)	最大夾持能力 (mm)	最大夾持力 kN (kgf)	最大使用壓力 MPa (kgf/cm²)	重量 (kg)
CW-30	31.10	24.10	30	150	34.3(3500)	7.0(70)	32

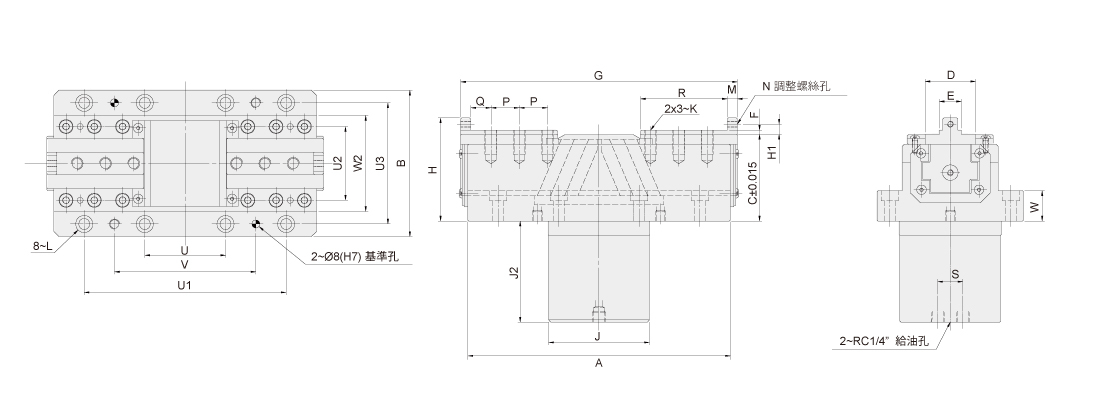

尺寸

* 保留規格修改的權利

型號	A	B	C	D	E(h6)	F	Gmax	Gmin	H	H1	J	J2	K	L	M	N	P	Q	R	S	U	U1	U2	U3	V	W	W2
CW-30	260	145	86	50	22	4	304	274	102	10	100	100	M12x1.75	M10	10	M6x1	28	20	86	25	80	200	120	73	140	30	30

下載

型號	2D pdf	2D dwg	3D step
CW-30
