空油壓迴轉缸
迴轉缸分為迴轉油壓缸和迴轉空壓缸2種，主要功能是配合主軸高速旋轉之應用，驅動夾頭的夾緊和鬆開作動。是在自動化夾持配置中是不可或缺的要角。佳賀精機的迴轉油壓缸內建逆止閥自鎖機構，依型號不同可提供中心注氣或注水之功能，並可搭配行程檢知機構，確保工件夾持定位。
因應工業4.0浪潮，佳賀精機進一步提升，迴轉油壓缸皆可選配線性定位感測系統。其特點為全行程檢知，並可以Teach-in方式設定夾持位置，更換工件時不需手動調整近接開關，適合空間侷促的立式車床或副主軸。選用線性定位感測系統，可讓工件夾持定位更加精準，設置快速可減少停機時間，增加工作效率並提升產量。

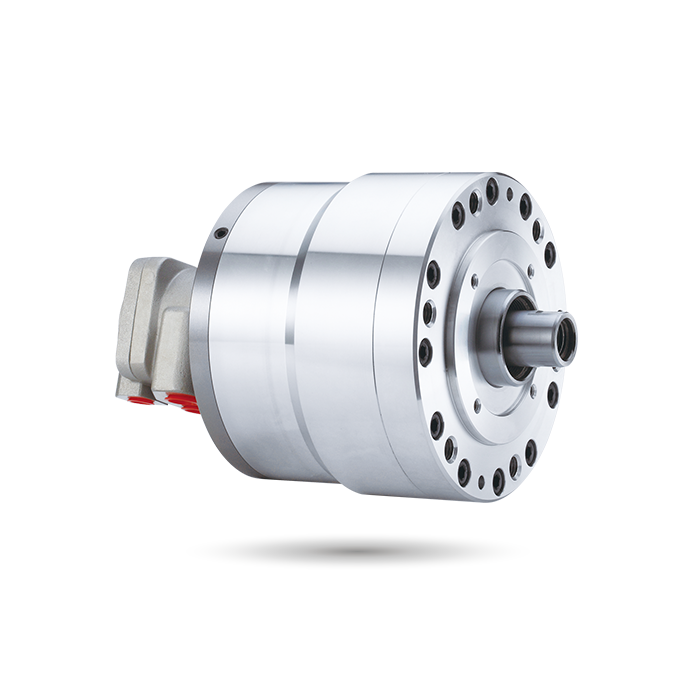

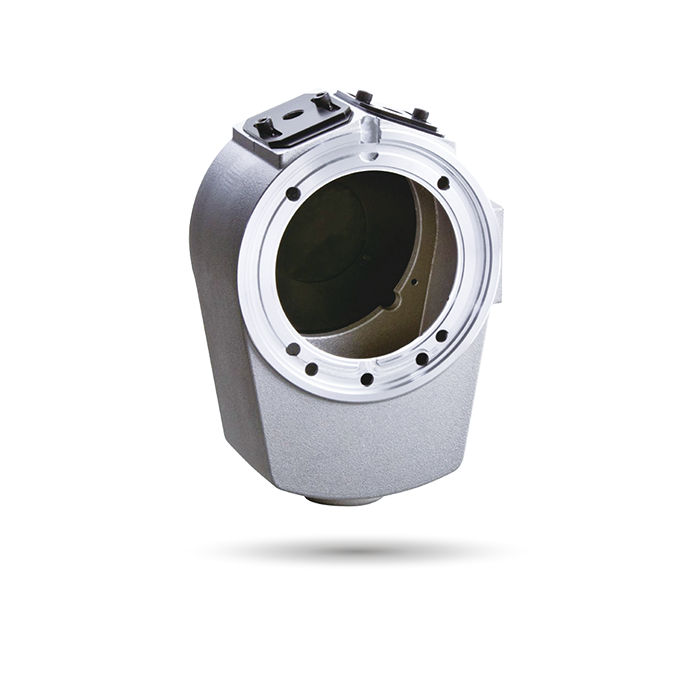

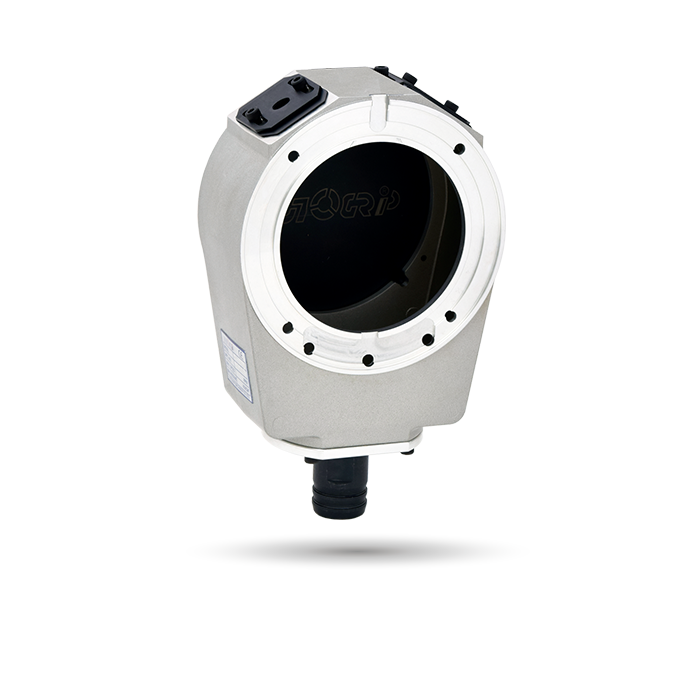

全系列迴轉油壓缸、迴轉空壓缸: 中空迴轉缸(TK、TS、TH、TR)、中實迴轉缸(RK、RK-N)、中實空壓缸(RA)、行程控制型(RS、RS-N)、迴轉接頭外接型(RC)、注氣型(RL-AN、RE-A)、注水型(RL、RE-L)、雙桿型(RD)、集水盒(CT)
佳賀精機油壓缸特點：
內建逆止閥自鎖機構：
確保即使在壓力源故障或配管損傷的情況下，依然能穩固地夾持工件。提高工作效率和操作安全性。
壓力卸壓閥：
防止系統過壓，保護油壓缸免於損壞。延長設備使用壽命，提升可靠性。
線性定位感測系統：
支持全行程檢知，夾持位置可透過Teach-in設定，無需手動調整。提高夾持定位精準度，快速設置減少停機時間，增加工作效率和產量。
旋轉液壓缸通常由以下部件組成：
缸體（Cylinder Barrel）：
承受內部壓力並容納液壓油。
活塞和活塞桿（Piston and Piston Rod）：
活塞在缸體內移動以產生旋轉運動，活塞桿將這種運動傳遞到外部機構。
密封件（Seals）：
防止液壓油洩漏，保持系統內的壓力。
端蓋（End Caps）：
封閉缸體的兩端，並提供連接點以固定液壓缸。
內建逆止閥（Built-in Check Valve）：
在壓力源故障時自動鎖定，防止壓力驟降。
壓力卸壓閥（Pressure Relief Valve）：
調節和控制內部壓力，防止過壓。
迴轉接頭（Rotating Joint）：
允許液壓油在旋轉過程中流入和流出液壓缸。
線性定位感測系統（可選配）（Linear Sensor, optional）：
檢知活塞行程和夾持位置，提供精確的定位。
迴轉缸基本運作原理
液壓能傳輸：
液壓油由液壓泵提供壓力，通過管道傳輸到液壓旋轉缸內部。
活塞運動：
液壓油進入液壓缸後，推動缸內的活塞。液壓缸的活塞通常連接到一個齒條或螺旋機構。
轉換為旋轉運動：
活塞的直線運動通過齒條與齒輪的機構轉換為旋轉運動，或者通過螺旋機構將直線運動轉換為旋轉運動。
旋轉輸出：
轉換後的旋轉運動被輸出，用於驅動夾頭的夾緊和鬆開或其他旋轉操作。
為何要定期維護旋轉液壓缸?
確保最佳性能：
- 保持運行效率：定期清潔和潤滑氣油壓旋轉缸可以確保其內部運動部件順暢運作，減少摩擦和阻力，提高運行效率。
- 預防故障：定期檢查和更換磨損部件，能夠及時發現和處理潛在問題，防止意外故障，確保設備持續穩定運行。
延長使用壽命：
- 減少磨損：定期維護可以有效減少因摩擦和磨損造成的損害，延長氣油壓旋轉缸的使用壽命。
- 防止腐蝕：及時清潔可以防止油污和雜質對氣油壓旋轉缸造成腐蝕，保護其表面和內部結構。
提高安全性：
- 防止意外事故：維護過程中檢查逆止閥和卸壓閥等安全裝置，確保其正常工作，避免因故障引起的安全事故。
- 保持穩定性：定期檢查夾持機構和定位系統，確保工件能夠穩固夾持和精確定位，防止工件脫落或位置偏移。
旋轉液壓缸的基本維護步驟
定期檢查和更換液壓油：
檢查液壓油的質量和油位，及時更換老化或污染的液壓油，保持系統內部清潔。
潤滑和清潔：
定期對運動部件進行潤滑，減少摩擦，並清潔缸體表面，防止灰塵和油污積聚。
檢查密封件：
檢查密封件的狀態，發現磨損或老化應及時更換，防止液壓油或壓縮空氣泄漏。
測試安全裝置：
定期測試逆止閥、卸壓閥和定位系統等安全裝置，確保其正常運作。
記錄維護工作：
保持詳細的維護記錄，跟蹤每次維護的內容和結果，幫助預測和安排未來的維護工作。
