3V/3V-A

三爪中實防水防屑型
https://www.autogrip-machinery.com/web/image/product.template/67/image_1920?unique=06e4c57

立車用中實動力夾頭

中實型 | 3爪
    • 楔形三爪中實夾頭。
    • 防切屑及防水設計，特別適合使用於立式車床。
    • 40型以上主爪可單獨手動調整行程，以利工件求心。
 目錄下載

此組合不存在。


規格尺寸 下載產品應用其他相關推薦產品


規格

型號-楔心行程
(mm)		爪行程(直徑)
(mm)		最大夾持直徑
(mm)		最小夾持直徑
(mm)		容許最大入力
kN (kgf)		最大夾持力
kN (kgf)		最高回轉數
min-1 (r.p.m.)		I
kg‧m 2		I
kg‧m 2		重量
(kg)		重量
(kg)		適用迴轉缸最大使用壓力
MPa (kgf/cm2)
3V-12 A8 30 12.7 304 30 41.0
(4180)		 156
(15900)		 3150 0.73 0.79 62.9 68.7 RK-150
RE-150		 2.6(26)
3V-15 A8 35 16 381 30 81.9
(8360)		 245.1
(25000)		 2900 1.97 2.27 105.5 128.5 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-15 A11 35 16 381 30 81.9
(8360)		 245.1
(25000)		 2900 1.97 2.27 105.5 127 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-15 A15 35 16 381 30 81.9
(8360)		 245.1
(25000)		 2900 3.33 2.67 105.5 142 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-18 A8 35 16 450 80 81.9
(8360)		 245.1
(25000)		 2600 3.33 3.62 132.7 155.5 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-18 A11 35 16 450 80 81.9
(8360)		 245.1
(25000)		 2600 3.33 3.63 132.7 154.5 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-18 A15 35 16 450 80 81.9
(8360)		 245.1
(25000)		 2600 6.83 4.02 132.7 165 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-21 A11 35 16 530 62 81.9
(8360)		 271.6
(27700)		 1800 6.83 7.46 196.5 227 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-21 A15 35 16 530 62 81.9
(8360)		 271.6
(27700)		 1800 6.83 7.37 196.5 221 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-24 A11 35 16 610 136 81.9
(8360)		 271.6
(27700)		 1700 11.19 11.83 241.7 272.8 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-24 A15 35 16 610 136 81.9
(8360)		 271.6
(27700)		 1700 11.19 11.73 241.7 266 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-32 A11 35 16 800 136 81.9
(8360)		 271.6
(27700)		 1100 28.97 29.6 353.6 384.8 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-32 A15 35 16 800 136 81.9
(8360)		 271.6
(27700)		 1100 28.97 29.51 353.6 378 RK-200
RE-200K		 2.8(28)
3.0(30)
3V-40 A20 57 46+(60) 1005 310 180
(18350)		 320
(32620)		 630 68 72 780 849 RK-250
RE-250
RE-A250
RE-L250		 4.2(42)
3V-50 A20 57 46+(60) 1250 290 180
(18350)		 320
(32620)		 500 145 148 1000 1050 RK-250
RE-250
RE-A250
RE-L250		 4.2(42)
3V-63 - 60 48+(80) 1600 390 200
(20390)		 360
(36700)		 400 500 - 1900 - RK-250
RE-250
RE-A250
RE-L250		 4.6(46)
3V-79 - 60 48+(80) 2000 440 200
(20390)		 360
(36700)		 320 1250 - 2800 - RK-250
RE-250
RE-A250
RE-L250		 4.6(46)

*3V-A 的尺寸和規格以橘色資料顯示。

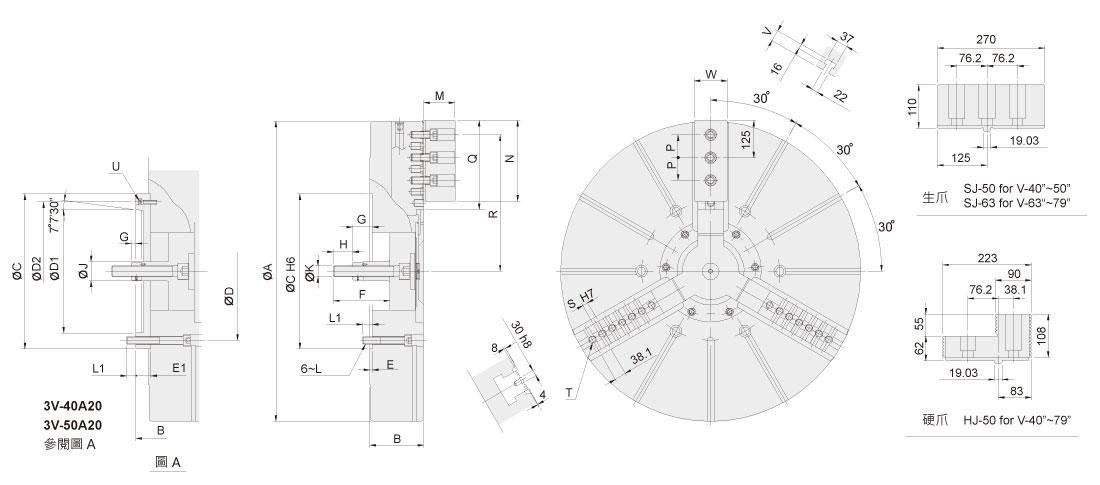

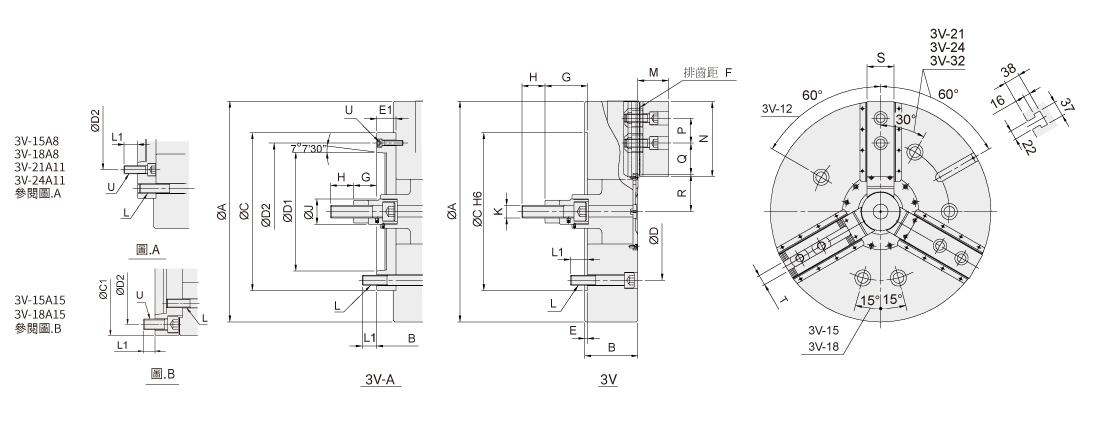

尺寸

* 保留規格修改的權利

型號-ABBCC1DD1D2EE1FG max.G max.G min.G min.HJKLL1L1MNPQ max.Q min.R max.R min.STUVW
3V-12A8304107141220-171.4139.721906401.51137383433650M20x2.53~M162424541303047.5166154.6550213~M8--
3V-15A8381116164300-235139.72171.46541.515399118645560M30x3.56~M203524661654351.2518.2577.569.56225.56~M16--
3V-15A11381116168300-235196.872606581.515395118605560M30x3.56~M203532661654351.2518.2577.569.56225.53~M10--
3V-15A15381116172-380235285.78330.26621.515391118565560M30x3.56~M203526661654351.2518.2577.569.56225.56~M24--
3V-18A8450116164300-235139.72171.46541.515399118645560M30x3.56~M203524661654351.2518.251081006225.56~M16--
3V-18A11450116168300-235196.872606581.515395118605560M30x3.56~M203532661654351.2518.251081006225.53~M10--
3V-18A15450116172-380235285.78330.26621.515391118565560M30x3.56~M203526661654351.2518.251081006225.56~M24--
3V-21A11530127167380-330.2196.872356463.013791102565560M30x3.56~M244135741806093.524.5898165256~M20--
3V-21A15530127167380-330.2285.78330.26463.013791102565560M30x3.56~M244135741806093.524.5898165253~M12--
3V-24A11610127167380-330.2196.872356463.013791102565560M30x3.56~M244135741806093.524.512812065256~M20--
3V-24A15610127167380-330.2285.78330.26463.013791102565560M30x3.56~M244135741806093.524.512812065253~M12--
3V-32A11800127167380-330.2196.872356463.013791102565560M30x3.56~M2441357418060189.524.512812065256~M20--
3V-32A15800127167380-330.2285.78330.26463.013791102565560M30x3.56~M2441357418060189.524.512812065253~M12--
3V-40A201005184226520-463.6412.78463.68501901237366166565M36x4M2437-11027076.2295-4574046~19.037~M243~M124284
3V-50A201250184226520-463.6412.78463.68501901237366166565M36x4M2437-11027076.2416-5635109~19.039~M243~M124284
3V-63-1600222-720-647.6--8-218131-71-6565M36x4M3046-11027076.2540-73867412~19.0313~M24-42110
3V-79-2000240-720-647.6--8-238133-73-6565M36x4M3048-11027076.2740-91485016~19.0317~M24-42110

*3V-A 的尺寸和規格以橘色資料顯示。


下載

型號 2D pdf 2D dwg3D step
3V-12


3V-12A8
3V-15



3V-15A8


3V-15A11


3V-15A15


3V-18


3V-18A8


3V-18A11


3V-18A15


3V-21


3V-21A11


3V-21A15


3V-24


3V-24A11


3V-24A15


3V-32


3V-32A15


3V-40


3V-40A20


3V-50


3V-50A20


3V-63


3V-79



產品應用

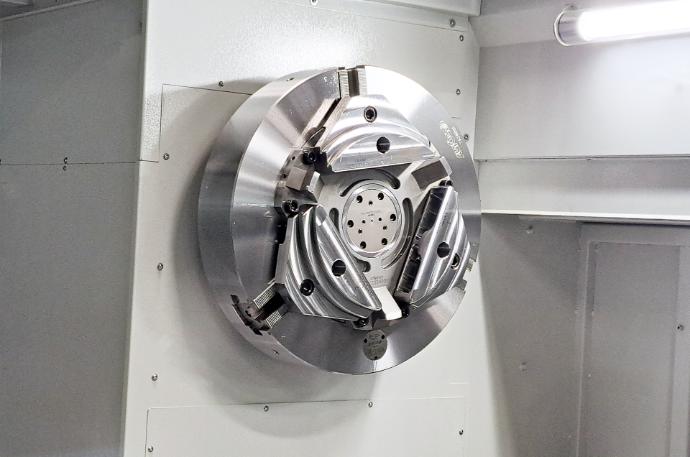

中實動力夾頭(3P-224) 搭配 迴轉接頭外接型迴轉油壓缸(RC-200S-M1)應用於重切削專用臥式CNC車床
