規格
| 型號 | - |
楔心 行程 (mm) | 爪行程 (直徑) (mm) | 最大夾持直徑 (mm) | 最小夾持直徑 (mm) | 容許最大入力 kN (kgf) | 最大夾持力 kN (kgf) | 最高回轉數 min-1 (r.p.m.) | I kg‧m 2 | 重量 (kg) | 重量 (kg) | 適用迴轉缸 | 最大使用壓力 MPa (kgf/cm2) |
| 2H-204 |
A4 |
13 | 5.5 | 113 | 7 | 99.2 (940) | 19.4 (1980) | 8000 | 0.012 | 4.2 | 4.8 | TK-A528 | 1.3(13) |
| 2H-205 | A4 | 13 | 5.5 | 138 | 10 | 11.4 (1167) | 32 (3260) | 7000 | 0.02 | 6.8 | 7.6 | TK-A533 | 1.6(16) |
| 2H-206 | A5 | 14 | 6 | 170 | 13 | 15.5 (1580) | 44.4 (4530) | 6000 | 0.06 | 13.1 | 14.9 | TK-A646 | 1.6(16) |
| 2H-208 | A5 | 18 | 7.6 | 210 | 17 | 23.1 (2360) | 57.3 (5840) | 5000 | 0.17 | 21.3 | 24.2 | TK-A853 | 1.8(18) |
| 2H-208 | A6 | 18 | 7.6 | 210 | 17 | 23.1 (2360) | 57.3 (5840) | 5000 | 0.17 | 21.3 | 22.4 | TK-A853 | 1.8(18) |
| 2H-210 | A8 | 21 | 8.9 | 260 | 17 | 23.1 (2360) | 101.9 (10385) | 4500 | 0.31 | 33.5 | 36.2 | TK-A1075 |
2.2(22) |
* 2H-2A 的尺寸和規格以橘色資料顯示。
此中空動力夾頭系列為超大孔徑設計，所推薦的迴轉缸僅適用於業界標準孔徑之夾頭，請依夾頭孔徑實際需求或安裝界面之不同，選擇其它適用迴轉缸。
若有不明瞭之處，請逕洽本公司業務部。

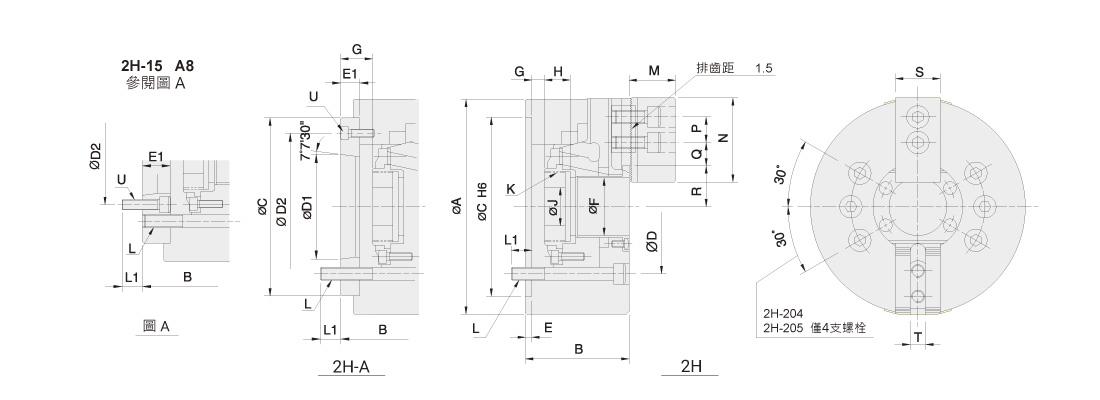

寸法
*保留規格修改的權利
| 型號 |
- |
A | B | B | C | D | D1 | D2 | E | E1 | F | G max. | G max. | G min. | G min. | H | J | K max. | K Default | L | L1 | L1 | M | N | P | Q max. | Q min. | R max. | R min. | S | T | U |
| 2H-204 |
A4 |
113 | 59 | 83 | 85 | 70.6 | 65.31 | 82.6 | 4 | 28 | 32 | 3.5 | 31.5 | -9.5 | 18.5 | 17.5 | 12 | M38x1.5 | M32x1.5 | 4~M10 | 16 | 15 | 24 | 52 | 14 | 12.75 | 6.75 | 25 | 22.25 | 23 | 10 | 3~M10 |
| 2H-205 | A4 | 138 | 60 | 71 | 110 | 82.6 | 65.31 | 96 | 4 | 15 | 39 | 1 | 16 | -12 | 3 | 20 | 12 | M45x1.5 | M40x1.5 | 4~M10 | 15 | 15 | 31 | 62 | 14 | 20.25 | 6.75 | 29.5 | 26.75 | 25 | 10 | 3~M6 |
| 2H-206 | A5 | 170 | 81 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 53 | 13 | 28 | -1 | 14 | 17.5 | 20 | M60x2 | M55x2 | 6~M10 | 16 | 16 | 37 | 73 | 20 | 22.75 | 9.25 | 36 | 33 | 31 | 12 | 3~M6 |
| 2H-208 | A4 | 210 | 91 | 109 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 66 | 16.5 | 39.5 | -1.5 | 21.5 | 20 | 30 | M75x2 | M60x2 | 6~M12 | 17 | 18 | 38 | 95 | 25 | 23.7 | 10.2 | 45.7 | 41.9 | 35 | 14 | 6~M10 |
| 2H-208 |
A6 | 210 | 91 | 103 | 170 | 133.4 | 106.38 | 150 | 5 | 17 | 66 | 16.5 | 33.5 | -1.5 | 15.5 | 20 | 30 | M75x2 | M60x2 | 6~M12 | 17 | 15 | 38 | 95 | 25 | 23.7 | 10.2 | 45.7 | 41.9 | 35 | 14 | 3~M6 |
| 2H-210 |
A8 | 260 | 102 | 115 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 86 | 10.5 | 28.5 | -10.5 | 7.5 | 25 | 45 | M95x2 | M85x2 | 6~M16 | 20 | 22 | 43 | 110 | 30 | 32.2 | 12.7 | 56.5 | 56.5 | 40 | 16 | 3~M8 |
* 2H-2A 的尺寸和規格以橘色資料顯示。
