规格
| 型号 | 爪行程(直径) (mm) | 最大夹持直径 (mm) | 最大夹持力 kN (kgf) 气压 | 最大夹持力 kN (kgf) 油压 | 最大使用压力MPa(kgf/cm²) 气压 | 最大使用压力 MPa(kgf/cm²) 油压 | 夹爪最大高度 (mm) | 重量 (kg) |

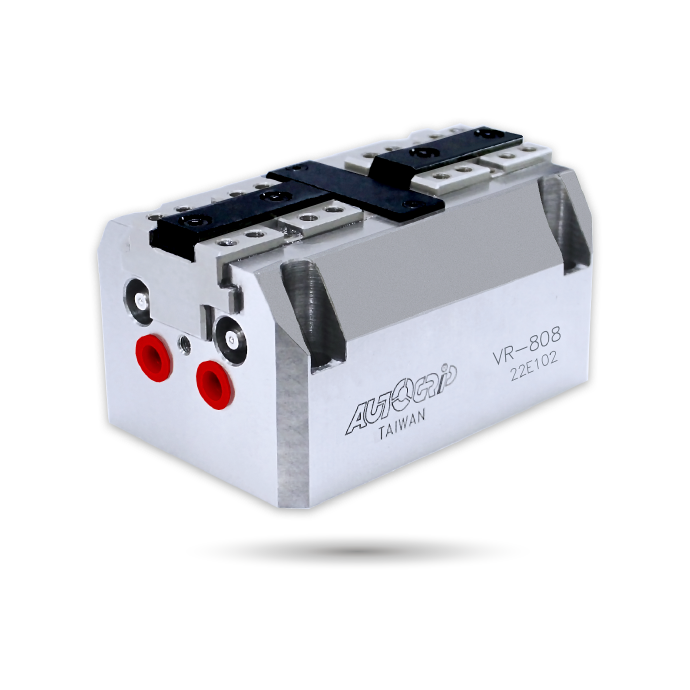

| VR-808 |
8 | 100 | 2.0(200) | 7.7(785) | 0.9(9) | 2.1(21) | 60 | 3.55 |
| VR-1012 | 12 | 120 | 4.4(448) | 12.2(1244) | 0.9(9) | 2.1(21) | 60 | 7 |
| VR-1214 | 14 | 160 | 8.6(876) | 31.1(3171) | 0.9(9) | 2.1(21) | 60 | 12 |
尺寸
* 保留规格修改的权利
| 型号 |
A | B | B1 | C | D | E(h6) | F | G max. | G min. | H | H1 | H2 | J | J1 | K | L | M(H7) | M1 | M2 | N | P | Q | R | S | S1 | T | T1 | U | U1 | V | V1 |
| VR-808 | 120 | 80 | 52 | 63.5 | 36 | 16 | 2 | 125 | 117 | 33.5 | 24 | 26.5 | 36 | 40 | M5x0.8 | M6 | 6 | 21.5 | 2.5 | 27 | 9 | 6.5 | 49 | 95 | 65 | 70 | 65 | 24 | 10 | 36 | 18 |
| VR-1012 | 150 | 100 | 64 | 76 | 45 | 20 | 2 | 158 | 146 | 39 | 30 | 32 | 46 | 48 | M6x1 | M8 | 8 | 27 | 2.5 | 32 | 12 | 8 | 63 | 120 | 80 | 90 | 80 | 30 | 12 | 46 | 20 |
| VR-1214 | 188 | 125 | 82 | 82.5 | 60 | 24 | 2.5 | 196 | 182 | 41.5 | 44 | 34.5 | 57 | 51 | M8x1.25 | M8 | 8 | 30 | 3 | 43 | 12 | 10 | 80 | 158 | 100 | 128 | 100 | 44 | 16 | 57 | 25 |
产品应用
