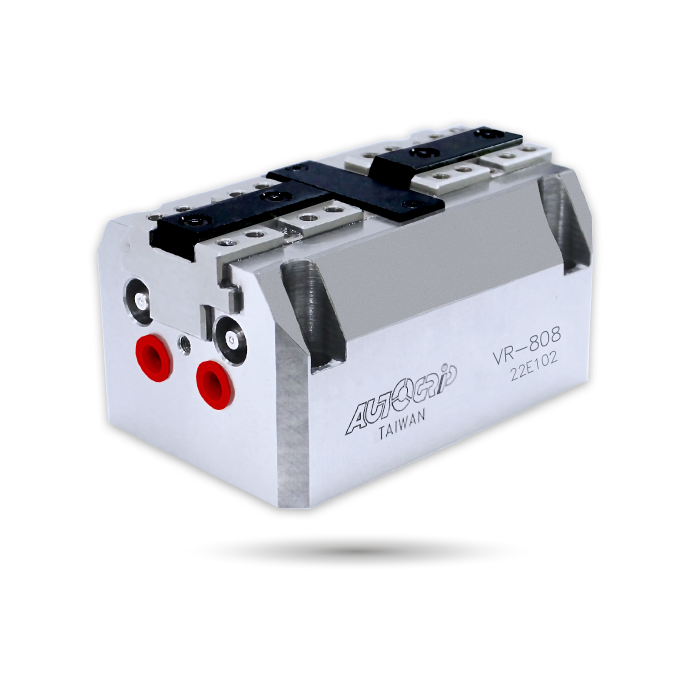

VRA

パワーセンタリングバイス－空圧

パワーセンタリングバイス

空圧

エア駆動による高速開閉で、加工効率を向上します。
薄型・コンパクト設計により、機械作業スペースを有効活用できます。
側面および底面に配管入力ポートを備え、用途に応じて柔軟に接続可能です。
フライス盤およびマシニングセンタに適しています。
油圧駆動にも対応していますが、チャックの開閉速度は比較的遅くなります。

カタログダウンロード

仕様

モデル	ジョーストローク (mm)	最大把握径 (mm)	最大把握力空気圧 kN(kgf)	最大把握力油圧 kN(kgf)	最高使用圧力 MPa(kgf/cm²) 空気圧	最高使用圧力 MPa(kgf/cm²) 油圧	最大ジョー高さ (mm)	重量 (kg)
VRA-808	8.8	100	2.2 (224)	8.1 (830)	0.9(9)	2.1(21)	60	3.8
VRA-1012	12	120	4.4 (450)	13.4 (1370)	0.9(9)	2.1(21)	60	7
VRA-1214	14	160	15.0 (1530)	31.1 (3171)	0.9(9)	2.1(21)	60	12

寸法

* 技術的な変更がある場合があります。

モデル	A	B	B1	C	D	E(h6)	F	G 最大	G min.	H	J	J1	K	K1	L	M(H7)	M1	N max.	N min.	P	Q	R	S	S1	T	T1	U	U1	V	W
VRA-808	120	80	52	64.5	36	16	2	26	17.2	33.5	24	26.5	38	41	M6	6	2.5	34	29.6	10~M5x0.8	6	9x4	27	49	95	65	70	65	41	50
VRA-1012	150	100	64	76	45	20	2	32	20	39	30	32	45	49	M8	8	2.5	44	38	10~M6x1	8	12x4	32	63	120	80	90	80	54	63
VRA-1214	188	125	82	82	60	24	2.5	36	22	41.5	36	34.5	58	51	M8	8	3	60	53	12~M8x1.25	10	12x5	43	80	158	100	128	100	69	78

ダウンロード

モデル	2D pdf	2D図面	3Dステップ
VRA-808
VRA-1012
VRA-1214
